Rozwiązanie problemu zapylenia to jeden z fundamentów ergonomicznego środowiska pracy. Kiedy strugasz drewno, tniesz płyty MDF lub szlifujesz detale, uruchamianie odciągu powinno być procesem przezroczystym. Wchodzenie w interakcję z osobnym włącznikiem przy każdej drobnej operacji szybko staje się uciążliwe, co najczęściej prowadzi do ignorowania procedur czystości. Chociaż rynek oferuje odkurzacze z wbudowanymi gniazdami synchronicznymi, ich ograniczenia wychodzą na jaw natychmiast po podłączeniu cięższych maszyn. Budowa niezawodnego, automatycznego włącznika wymaga spojrzenia wykraczającego poza gotowe półśrodki.
Wskazówka 1: Zrozumienie limitów gniazd wbudowanych (kiedy gotowe rozwiązania zawodzą)
Powszechną praktyką jest zakup odkurzacza warsztatowego wyposażonego w gniazdo na obudowie. Producent zazwyczaj deklaruje, że po podłączeniu do niego elektronarzędzia, odkurzacz wystartuje automatycznie. W rzeczywistości to rozwiązanie sprawdza się wyłącznie przy lekkich pracach, takich jak obsługa szlifierek mimośrodowych, wyrzynarek czy małych frezerek górnowrzecionowych.
Problemem nie jest sam mechanizm detekcji prądu, lecz fizyka domowych i warsztatowych instalacji elektrycznych. Większość obwodów gniazdkowych zabezpieczona jest wyłącznikiem nadprądowym o wartości 16 amperów, co daje maksymalną dostępną moc ciągłą na poziomie około 3680 watów. Zwykły odkurzacz pobiera od 1000 do 1400 watów. Zostaje nam zatem nieco ponad 2000 watów na narzędzie.
Zjawisko prądu rozruchowego i ograniczenia pojedynczego obwodu
Wielu stolarzy amatorów podłącza do gniazda w odkurzaczu piłę stołową o mocy 2000 watów, wychodząc z założenia, że matematyka się zgadza (1200W + 2000W = 3200W < 3680W). Wtedy pojawia się rozczarowanie w postaci natychmiastowego zrzucenia bezpiecznika. Elektronarzędzia komutatorowe oraz silniki indukcyjne w momencie startu generują tak zwany prąd rozruchowy. Zjawisko to powoduje, że przez ułamek sekundy silnik może pobrać prąd wielokrotnie przekraczający jego wartość znamionową.
Jeżeli w tym samym ułamku sekundy elektronika odkurzacza wykryje przepływ prądu i uruchomi własny silnik, obwód zostaje obciążony dwoma potężnymi pikami prądowymi jednocześnie. Nawet zwłoczne bezpieczniki o charakterystyce C często nie radzą sobie z takim uderzeniem. Dlatego budowa zaawansowanego włącznika automatycznego to w dużej mierze sztuka zarządzania momentem uruchomienia maszyn i rozpraszania obciążeń.
Kiedy wbudowane gniazdo ma sens, a kiedy staje się problemem
Korzystanie z fabrycznego gniazda synchronicznego należy ograniczyć do sytuacji, w których sumaryczna moc urządzeń pozostawia ogromny margines błędu. Działa to znakomicie podczas prac wykończeniowych. Jeśli jednak w grę wchodzi ukośnica, grubościówka czy stacjonarna piła formatowa, gniazdo w odkurzaczu staje się wąskim gardłem. Czuła elektronika zamontowana w tanich odkurzaczach potrafi też ulec stopieniu, gdy przez wbudowany przekaźnik przepływa prąd graniczny przez dłuższy czas cięcia twardego drewna. Rozwiązaniem tego problemu jest wyprowadzenie automatyki na zewnątrz i stworzenie dedykowanej rozdzielnicy sterującej.
Wskazówka 2: Moduły Master/Slave – dobór i ograniczenia popularnych układów
Alternatywą dla drogich od
kurzaczy z wbudowanym systemem synchronicznym są zewnętrzne przekaźniki priorytetowe, często spotykane w postaci gotowych listew zasilających lub modułów elektronicznych (tzw. układy Master/Slave). Zasada ich działania jest prosta: podłączasz narzędzie do gniazda nadrzędnego (Master), a odkurzacz do podrzędnego (Slave). Kiedy moduł wykryje pobór prądu w gnieździe głównym, zamyka obwód dla gniazda dodatkowego.
Zanim jednak zdecydujesz się na zakup popularnego modułu (np. Kemo M103 czy tanich zamienników z portali aukcyjnych), musisz zrozumieć ich fizyczne ograniczenia:
Limit sumaryczny prądu: Większość gotowych modułów wytrzymuje maksymalne obciążenie 16A dla obu gniazd łącznie. Jeśli podłączysz piłę (2000W) i odkurzacz (1200W), przekaźnik wewnątrz modułu będzie pracował na skraju swoich możliwości, co często prowadzi do „spawania” styków (odkurzacz nie chce się wyłączyć).
Brak opóźnienia rozruchu: Tanie układy uruchamiają odkurzacz dokładnie w tej samej milisekundzie, w której startuje elektronarzędzie. Wracamy więc do problemu wyrzucania bezpieczników w domowej rozdzielnicy.
Minimalny próg detekcji: Zbyt czuły moduł potrafi załączyć odkurzacz nawet wtedy, gdy narzędzie jest w trybie czuwania (np. świeci się tylko laser w ukośnicy). Zbyt tępy – nie zareaguje na małą szlifierkę.
Praktyczny sens: Gotowe moduły Master/Slave to świetne rozwiązanie, ale tylko pod warunkiem, że służą jako sygnał sterujący dla większego układu, a nie jako element bezpośrednio przenoszący główne obciążenie prądowe maszyny.
Jeśli planujesz zintegrować odciąg z formatówką, grubościówką lub mocną frezarką stołową, jedynym bezpiecznym wyjściem jest zbudowanie układu opartego na dwóch niezależnych obwodach elektrycznych. W ten sposób omijasz limit 3680W przypisany do pojedynczego bezpiecznika 16A.
Do wykonania takiej instalacji w warsztacie potrzebujesz cewki prądowej (przekaźnika priorytetowego) oraz stycznika. Jak to zorganizować?
Obwód A (zasilanie maszyny): Przez ten obwód przepuszczasz wyłącznie zasilanie grubościówki. Na jednym z przewodów (fazowym) zakładasz przekaźnik priorytetowy, który działa jak czujnik – jedynie „obserwuje”, czy płynie tam prąd.
Obwód B (zasilanie odkurzacza): Odciąg podłączony jest do zupełnie innego gniazdka (na innym bezpieczniku). W tym obwodzie montujesz stycznik (mocny przekaźnik mechaniczny).
Integracja: Gdy włączasz grubościówkę, czujnik z Obwodu A wysyła sygnał o niskim napięciu do stycznika w Obwodzie B, zlecając mu uruchomienie odkurzacza.
Przykład: Przez stycznik o obciążalności 25A płynie prąd tylko do odkurzacza, a całe uderzenie rozruchowe maszyny uderza w inny bezpiecznik. To profesjonalne i całkowicie bezawaryjne rozwiązanie zapobiegające przeciążeniom instalacji.
Wskazówka 4: Zastosowanie układów opóźniających (zarządzanie cyklem pracy)
Samo zsynchronizowanie włączenia to dopiero połowa sukcesu. Prawdziwie ergonomiczny i bezpieczny automatyczny włącznik powinien być wyposażony w przekaźniki czasowe realizujące dwa kluczowe zadania:
Opóźnienie włączenia (Soft-Start dla sieci): Odkurzacz powinien wystartować z opóźnieniem 1-2 sekund względem elektronarzędzia. Dzięki temu piki rozruchowe maszyn nie nakładają się na siebie w czasie. Chroni to instalację elektryczną i wydłuża żywotność silników.
Opóźnienie wyłączenia (oczyszczanie węża): Gdy puszczasz spust zagłębiarki, tarcza jeszcze przez chwilę wiruje, wyrzucając pył. Jeśli odkurzacz zgaśnie natychmiast, wióry zostaną w wężu ssącym, a przy kolejnym cięciu wypadną na podłogę. Ustawienie opóźnienia wyłączenia na 5-10 sekund pozwala na całkowite wyssanie urobku z rur i węży transportowych.
Praktyczny sens: Dodanie prostego modułu czasowego (np. wielofunkcyjnego przekaźnika PCU montowanego na szynę DIN) kosztuje niewiele, a podnosi komfort pracy do poziomu maszyn przemysłowych.
Wskazówka 5: Przełącznik trybu pracy (Auto / 0 / Manual)
Projektując własną skrzynkę sterującą, niezwykle łatwo zapomnieć o jednej banalnej kwestii – odkurzacz warsztatowy służy też do… odkurzania. Jeśli zamkniesz go wyłącznie w obwodzie automatycznym, każdorazowe sprzątanie podłogi będzie wymagało uruchamiania ukośnicy „na sucho”, by wyzwolić odciąg.
Aby temu zapobiec, na froncie własnej rozdzielnicy zainstaluj trójpozycyjny przełącznik krzywkowy (I-0-II):
Pozycja I (Manual): Odkurzacz jest zasilany na sztywno, działa non-stop, idealny do sprzątania warsztatu po pracy.
Pozycja 0 (Off): Całkowite odcięcie zasilania, przydatne podczas opróżniania worka w odkurzaczu lub prac konserwacyjnych.
Pozycja II (Auto): Zasilanie przechodzi przez układ przekaźników prądowych i czasowych, oczekując na start maszyny zsynchronizowanej.
Przykład z warsztatu: Montujesz układ sterowania na ścianie, na wysokości wzroku. Używasz szlifierki – przełączasz na „Auto”. Wysypały Ci się wióry podczas zmiany frezu? Przekręcasz przełącznik na „Manual”, wciągasz bałagan i od razu wracasz do pracy, bez przepinania kabli z gniazdek.

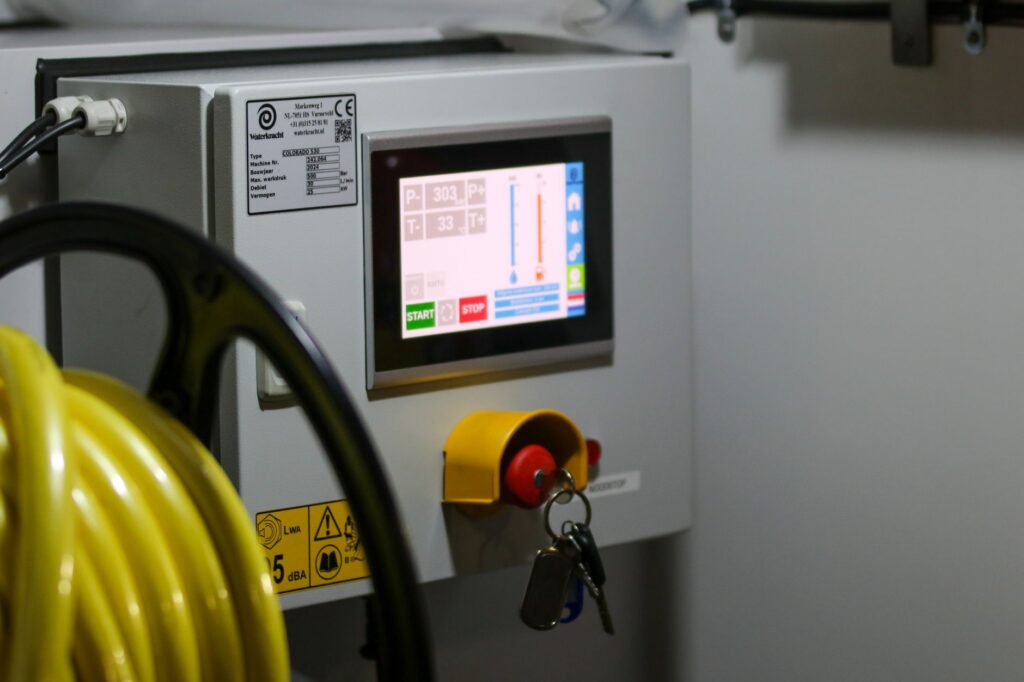

Źródło: Pexels | Autor: FOX ^.ᆽ.^= ∫
Zbudowanie dedykowanego włącznika odkurzacza warsztatowego to jednorazowa inwestycja czasu, która zwraca się przy każdym cięciu. Rezygnując z tanich, wbudowanych gniazd na rzecz zewnętrznej skrzynki ze stycznikiem, przekaźnikiem czasowym i czujnikiem prądu, eliminujesz ryzyko wybijania bezpieczników, chronisz silniki swoich narzędzi i gwarantujesz sobie czysty wąż ssący po każdej operacji. W warsztacie, w którym panuje porządek, pracuje się nie tylko bezpieczniej, ale i znacznie dokładniej.
Wskazówka 6: Integracja z narzędziami akumulatorowymi (rozwiązania bezprzewodowe)
Klasyczny czujnik prądu staje się bezużyteczny, gdy sięgasz po narzędzia zasilane bateryjnie. Zagłębiarka czy szlifierka na akumulator nie pobiera prądu z sieci, więc rozdzielnica nie ma jak wykryć jej startu. Wraz z popularyzacją systemów 18V i 36V, automatyzacja odciągu wymaga zmiany podejścia na sterowanie bezprzewodowe.
Jak włączyć odkurzacz bez kabla zasilającego narzędzie?
Piloty radiowe (RF) na wężu: Najprostsza i najtańsza modyfikacja. Do gniazdka wpinasz przekaźnik z odbiornikiem (tzw. gniazdo na pilota), a sam przycisk mocujesz na rzep przy końcówce węża ssącego. Uruchamiasz odkurzacz kciukiem tuż przed cięciem.
Czujniki wibracji (akcelerometry): Moduły montowane bezpośrednio na wężu (np. systemy Bluetooth niektórych marek premium). Gdy narzędzie zaczyna wibrować lub się poruszać, czujnik wybudza odkurzacz.
Inteligentne akumulatory: Niektóre nowoczesne baterie posiadają wbudowany moduł Bluetooth, który paruje się z modułem w odkurzaczu. Start silnika narzędzia automatycznie wysyła sygnał radiowy do odciągu.
Praktyczny sens: Jeśli w Twoim warsztacie dominują narzędzia akumulatorowe, inwestycja w prosty przełącznik radiowy za kilkadziesiąt złotych całkowicie eliminuje konieczność ciągłego spacerowania do odkurzacza, zachowując czystość i ergonomię pracy.
Źródło: Pexels | Autor: Kendra Valócsik
Wskazówka 7: Dobór przewodów i zabezpieczeń we własnej obudowie (BHP)
Samodzielna budowa układu sterującego (tzw. skrzynki automatyki) to praca z napięciem sieciowym 230V i dużymi obciążeniami. Błędy w sztuce mogą skutkować nie tylko uszkodzeniem sprzętu, ale też pożarem. Warsztat jest środowiskiem pełnym łatwopalnego pyłu, dlatego instalacja musi być pancerna.
Projektując własny włącznik, trzymaj się następujących zasad:
Przekrój przewodów roboczych: Wszystkie kable przenoszące główne obciążenie maszyny (do 16A) muszą mieć przekrój minimum 2,5 mm². Cieńsze przewody (np. 1,5 mm²) możesz zastosować wyłącznie w obwodzie sterowania (niskoprądowym), który zasila cewkę stycznika.
Tulejkowanie to obowiązek: Jeśli używasz przewodów typu linka (miękkich), każda końcówka wchodząca do złącza stycznika lub gniazdka musi być zaciśnięta w specjalnej tulejce. Goła miedź ulega utlenianiu i może zostać przecięta przez śrubę zacisku, co prowadzi do iskrzenia.
Szczelność obudowy (IP): Rozdzielnica warsztatowa powinna mieć klasę szczelności co najmniej IP44 (najlepiej IP65). Pył drzewny, a zwłaszcza metalowy, potrafi przewodzić prąd i doprowadzić do zwarcia na stykach przekaźnika czasowego.
Przykład: Użycie gotowej, hermetycznej rozdzielnicy natynkowej na 6 modułów DIN kosztuje ułamek ceny uszkodzonego sprzętu. Dzięki niej cały układ jest chroniony przed zapyleniem, a obwody są wyraźnie odseparowane i bezpieczne.
Wskazówka 8: Odwrócenie logiki w systemach z zasuwami (Blast Gates)
Jeśli Twój odkurzacz warsztatowy ewoluował w centralny system odciągu z siecią rur PCV rozprowadzonych do różnych maszyn, sam automatyczny start zasilania nie rozwiązuje problemu. Przy włączeniu ukośnicy, musisz jeszcze otworzyć odpowiednią zasuwę, aby ssanie trafiło we właściwe miejsce.
Zamiast sterować odkurzaczem za pomocą narzędzi, możesz sterować nim za pomocą zasuw:

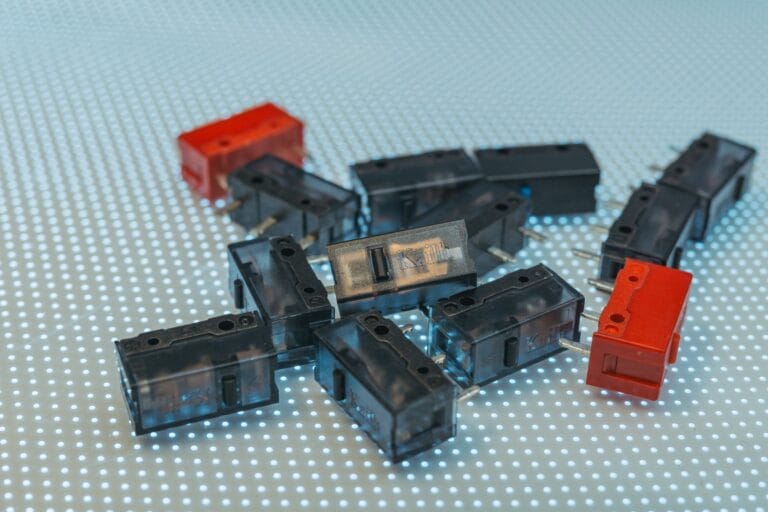

Mikrostyki (krańcówki) na zasuwach ręcznych: Na każdej zasuwie montujesz mały przełącznik krańcowy. Kiedy podchodzisz do maszyny i otwierasz fizyczną klapkę rury, mikrostyk zamyka obwód niskonapięciowy, który daje sygnał do stycznika i uruchamia odkurzacz.
Unikanie pracy na sucho: To rozwiązanie ma potężną zaletę – uniemożliwia uruchomienie odkurzacza, gdy wszystkie zasuwy są zamknięte, co uchroni silnik turbiny przed przegrzaniem i spaleniem.
Praktyczny sens: Integracja włącznika z zasuwami sprawia, że wystarczy jeden ruch (otwarcie przepustnicy), by system był gotowy do pracy. Narzędzie uruchamiasz niezależnie, mając pewność, że odciąg ssie pełną mocą z odpowiedniej rury.
